利用Wireshark工具抓包分析TCP连接全过程

总看到不少关于TCP三次握手和四次挥手的文章，一直一知半解，今天就打算通过实践的方式来巩固一下这方面的知识。

准备工作：

1. 下载NetAssist、Wireshark工具。

2. 准备两台电脑，一台作为TCP服务端，一台作为客户端

3. 配置好Wireshark，准备抓包

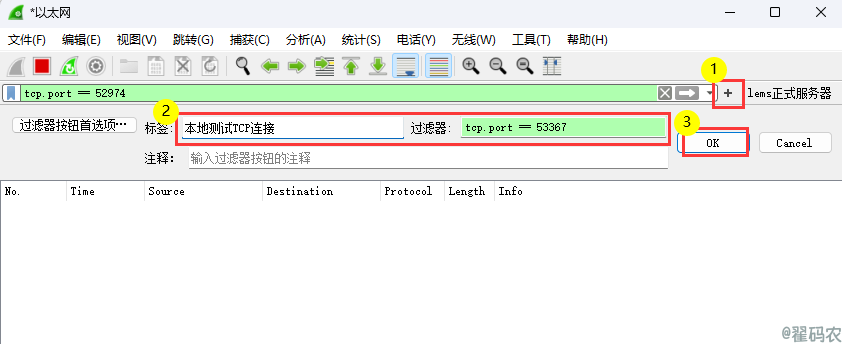

由于测试过程中，TCP客户端会需要反复断开连接，即端口会发生变化，所以在Wireshark抓包里，就按照TCP服务端的端口来过滤数据。

本文环境：

客户端IP：192.168.2.43

TCP服务端IP+端口：192.168.2.38:8080

两台电脑均为Windows系统。

Wireshark是运行在客户端电脑上。

实践流程：

按照以下顺序，依次关注客户端和服务端两边TCP网络连接的状态，同时分析传送报文的含义。

通过如下命令，来查看网络连接情况：

netstat -ano | findstr "8080"

1. 开启TCP服务端

2. TCP客户端连接服务端，IP错误

3. TCP客户端连接服务端，端口错误

4. TCP客户端与服务端连接成功

5. TCP客户端发消息

6. TCP服务端发消息

7. 更换消息，再一次重复5、6步骤

8. 断开TCP客户端

9. 断开TCP服务端

10. 重新开始1到7的步骤，将最后8、9步骤调换顺序

1. 开启TCP服务端：

TCP客户端无连接，服务端显示如下：

TCP   129.168.2.38:8080   0.0.0.0:0   LISTENING   16648

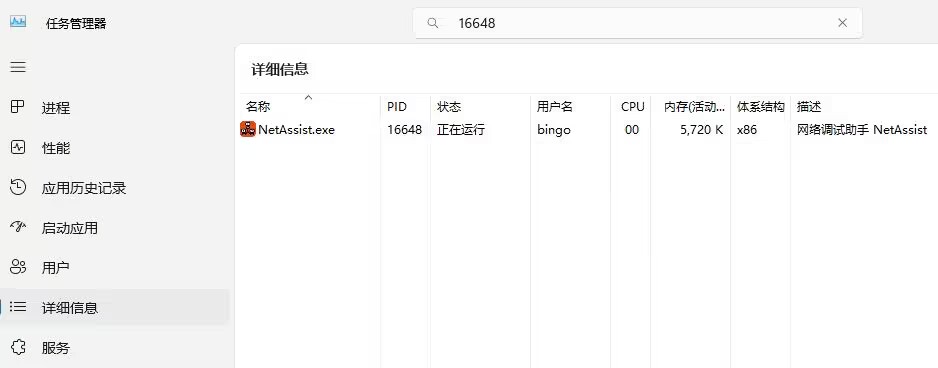

16648表示TCP服务的进程ID。

此时由于还没有连接建立，所以Wiershark里无数据的传输记录。

2. TCP客户端连接服务端，IP错误

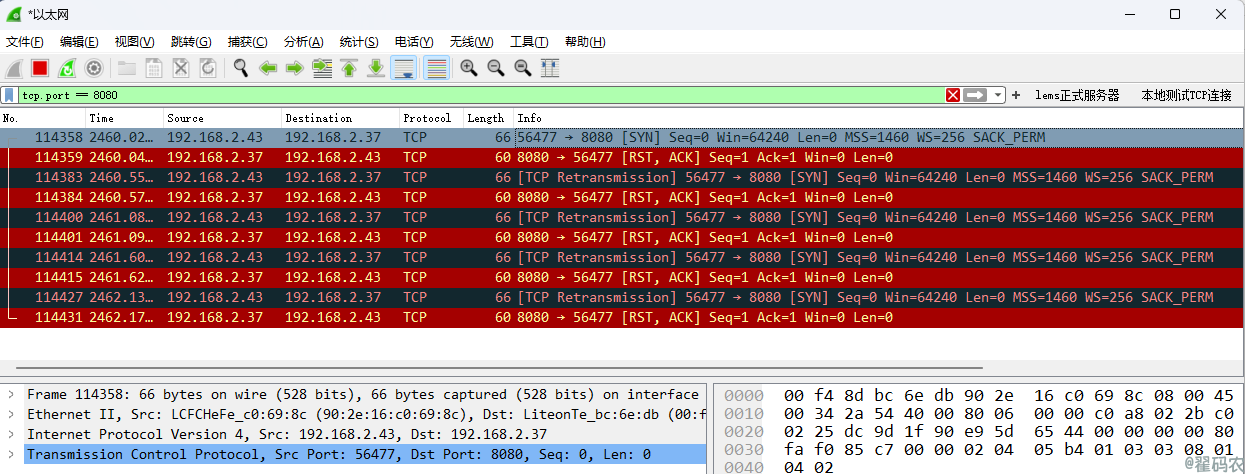

通过抓包可看到，灰色行114358表明是客户端向错误的ip发出的请求数据包，后面黑色TCP Retransmission都代表连接失败后，再次重新发出连接的请求。

仔细留意，可以看到连接请求响应的数据里都带有RST的信号。

RST，英文Reset的缩写，即重置的意思。

关于哪些情形下会出现RST的信号，我们以后继续学习。

3. TCP客户端连接服务端，端口错误

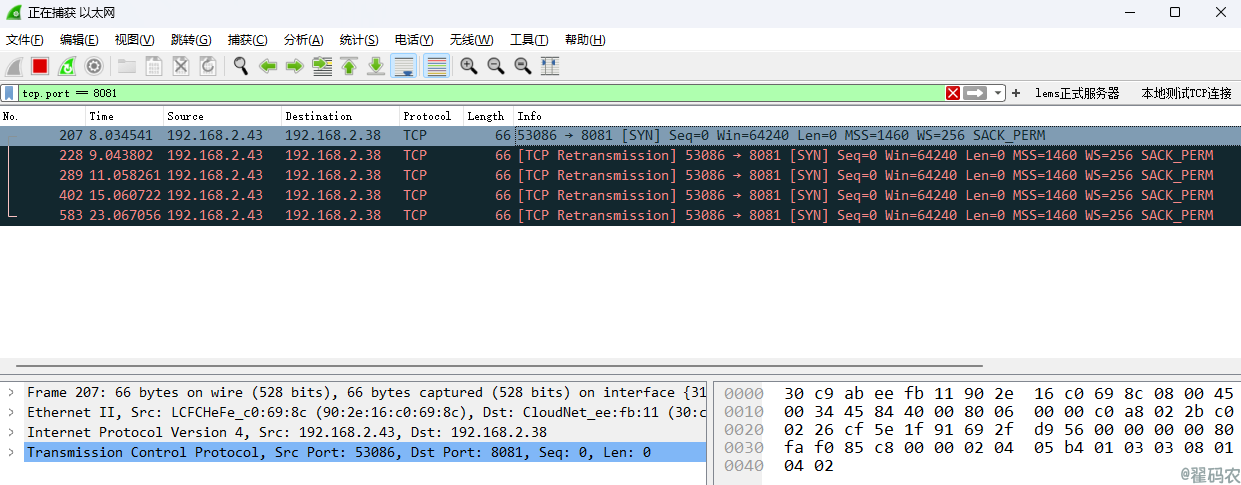

这里拿端口8081测试，所以记得把Wireshark里数据过滤条件也相应地修改一下。

对比第2步骤的图，明显可以看到下面这个没有相应的数据包，但是重连尝试的次数，一样也是4次。

4. TCP客户端与服务端连接成功

这一步骤，也是我们经常提到的TCP连接需要遵循3次握手的规律所处于的步骤。

连接成功后，客户端端口显示为：53237

在客户端查看连接情况，如下所示：

TCP    192.168.2.43:53237     192.168.2.38:8080      ESTABLISHED     14748

在服务端查看连接情况，如下所示：

TCP    192.168.2.38:8080    192.168.2.43:53237     ESTABLISHED     16648

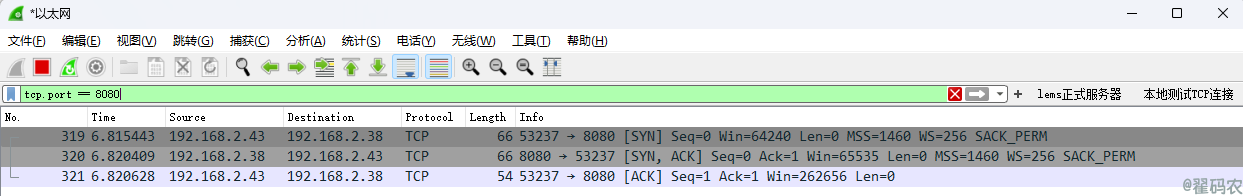

抓包显示，也如同3次握手，只显示了3条数据。

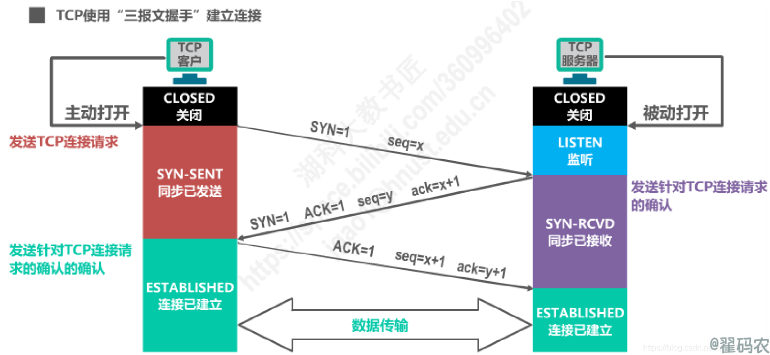

再结合网上这张图，我们加深一下理解。

开始客户端发了seq=x这个数据，服务端通过ack=x+1来告诉客户端：我收到你发的数据了。
同时服务端还另外带了seq=y这个数据，类似向客户端喊话：如果收到我的确认，麻烦回复一下哈。
最后客户端再次发送ack=y+1，向服务端发出确认：我知道你已经收到了。

需要注意的就是，客户端这边第二次发出的数据，属于确认消息，所以是基于第二步它所收到的数据上进行告知，即seq=y这个数据。

如此捋下来，就知道信号的含义了：

SYN代表数据的发送，ACK代表信息的确认

在上面抓包数据里，x为0，所以详细关系并没有上图那么清晰明了。

5. TCP客户端发消息

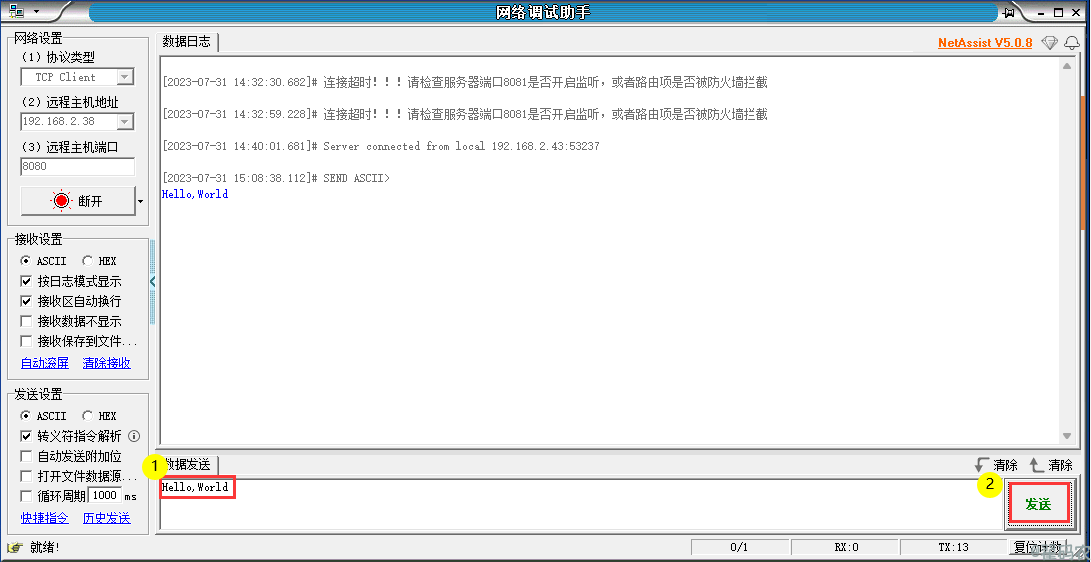

在TCP客户端发送Hello World，服务端数据日志窗口里，可以看到Hello World，即代表数据传输成功。

从下面的抓包记录可以看出，此时发送数据信号变为PSH，不再是建立连接阶段里的SYN信号。

关于报文的长度，日后分析。

6. TCP服务端发消息

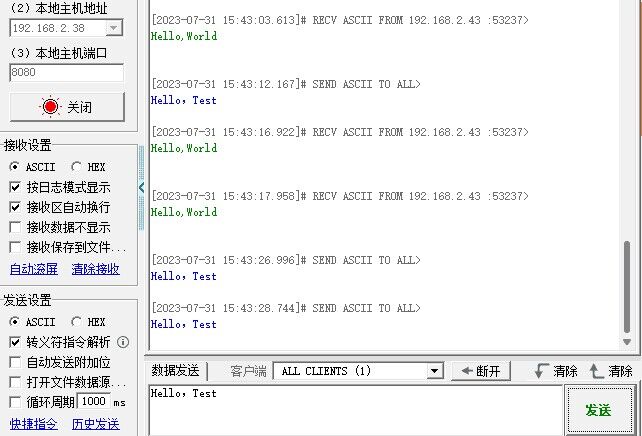

从服务端发送Hello,Test(逗号是英文格式)，两边连接状态没有任何变化。

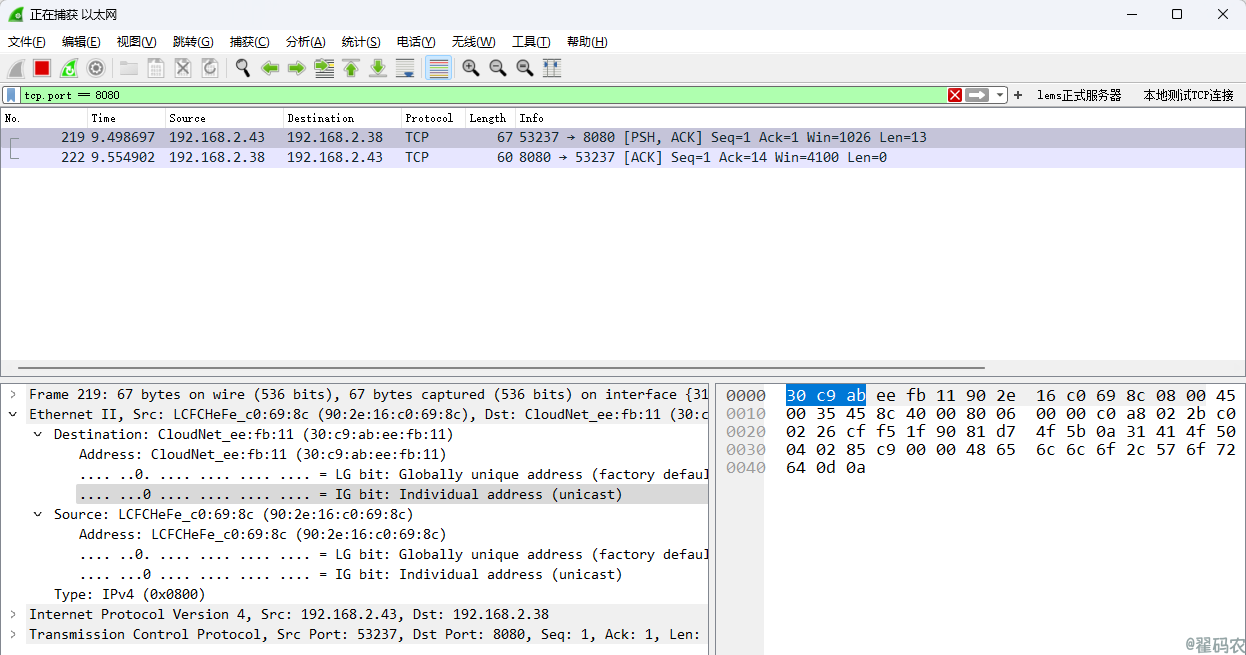

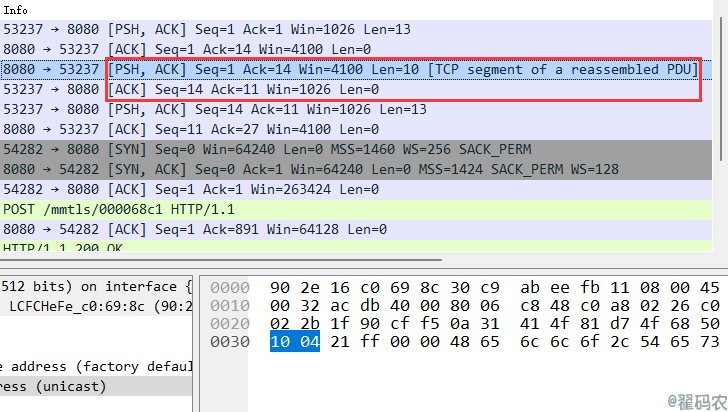

如下红框是抓包数据记录。

（上面Hello,World为何长度为13，经过检查，是发送数据的时候，在末尾多输入了一个换行符）

7. 更换消息，再一次重复5、6步骤

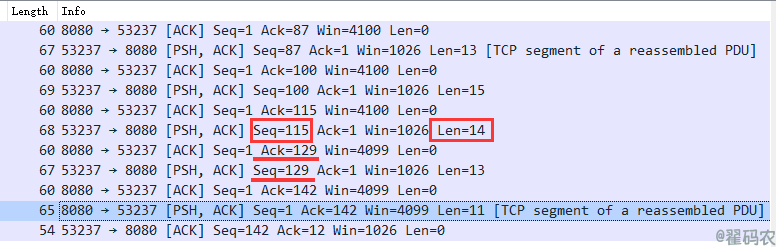

经过梳理，可发现数据包发送有如下规律：

Ack的值 = 收到的Syn的值 + 数据的长度Len
数据包的Seq（无论PSH还是ACK） = 上一次反向传输中的Ack值

最后再按照下图，客户端与服务端各自发送了3笔数据。

服务端发送Hello,Test, 客户端发送Hello,World。

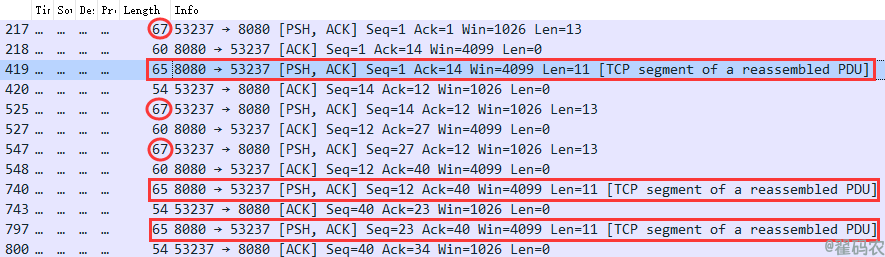

抓包显示如下：

圆框是客户端为数据发送方，矩形框是服务端为数据发送方。

关于seq值和ack值的规律，日后继续深究。

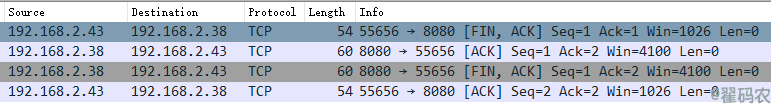

8. 断开TCP客户端

在客户端查看连接情况，如下所示：

TCP    192.168.2.43:53237     192.168.2.38:8080      TIME_WAIT       0

过几分钟之后，就消失了

在服务端直接就看不到连接了。

9. 断开TCP服务端

客户端连接立马消失，服务端则也是显示TIME_WAIT状态，几分钟后消失。

客户端会尝试用各种端口去重连，每个尝试，都会进行4次重复。
